KUKA KR C4机器人的PN电源管理
发布时间:2021-10-28        浏览次数:206        返回列表

借助工业以太网进行电源管理,通过 PROFINET 进行电源管理


借助CapCtrl.xml 进行的工业以太网接口配置不是PROFIenergy的函数并且必须分开考虑。必须始终只配置PROFIenergy 或CapCtrl.xml。如果同时配置这两项,将导致异常效果和故障!


以下信号可供用于激活或停用各种节能模式以及识别机器人控制系统的状态。

这些功能只能在 EXT 运行模式下执行,而不能在 T1 或 T2 下执行。

无法将 PROFIenergy 与电源管理组合。

电源管理指的不是 PROFIenergy。

输入字节 0

0

AB

驱动总线

0 = 接通驱动总线,条件:HIB = 0 和 KS = 0

1 = 关断驱动总线,条件:HIB = 0 和 KS = 0

1

HIB

休眠

0 = 无功能

1 = 使控制器休眠,条件:AB = 0 和 KS = 0

2

KS

冷启动

0 = 无功能

1 = 使控制器冷启动,条件:AB = 0 和 HIB =

0

输出字节 0

0

AB

驱动总线

0 = 驱动总线已接通

1 = 驱动总线已关断

1

BBS

机器人控制系统的待机运行状态

0 = 机器人控制系统尚未做好运行准备

1 = 机器人控制系统已经准备就绪


借助 CabCtrl.xml 进行电源管理.

一个上一级的 PLC 可通过工业以太网开、关 KR C4 的驱动总线或冷启动或以休眠方式启动控制器。对于通过CabCtrl.xml  进行的电源管理,为控制功能提供一个输入位,为反馈给上级 PLC 提供一个输出位。

须通过非安全区域 (02:01:xxxx) 中的工业以太网电报共同传输这两个位。

通过CabCtr.xml 确定向量地址 (位偏移量)。在此必须注意,已计划预留的范围不能用于其它方面。


PROFIsafe 协议结构:

1.在PLC 项目中,***多有2032 个安全输入 / 输出端可供使用

2.PROFIsafe 是标准PROFINET 电报中的组成部分。

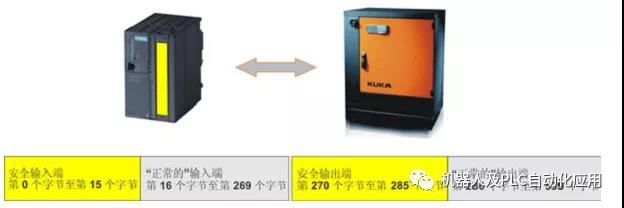

3.电报结构

a. 第 0 至 15 字节为安全输入

b. 第 16 至 269 字节为标准输入

c. 第 270 至 285 字节为 安全输出

d. 自第 286 字节起为标准输出

4.针对通过工业以太网进行的电源管理,规定的输入字节和输出字节通过正常的输入 / 输出范围传输.



操作步骤:

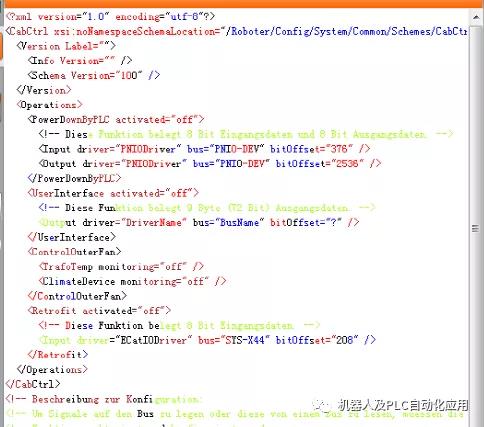

1. 通过 Windows 平台打开以下文件:

C:\KRC\Roboter\Config\System\Common\CapCtrl.xml

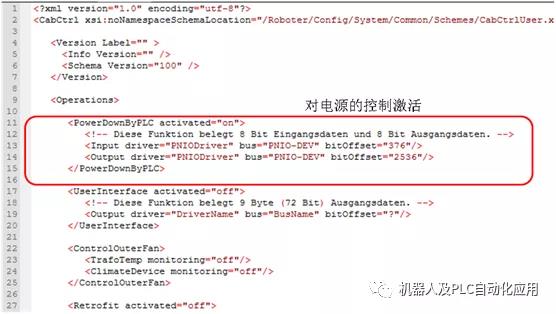

2. 调整 <PowerDownByPLCactivated="on">

On”激活电源管理

3. <Input driver="PNIODriver"bus=" PNIO-DEV" bitOffset=" 376" />

(输入驱动程序 =PNIODriver  总线 =PNIO-DEV bitOffset=376”)

<Output driver="PNIODriver"bus=" PNIO-DEV"bitOffset="2536" />

(输出驱动程序 =PNIODriver  总线 =PNIO-DEV bitOffset=2536”)

 如图所示,接受PNIODriverPNIO-DEV  的值

4. 计算 bitOffset (示例)

位偏移量必须始终是八的倍数。

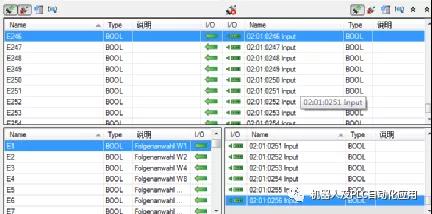

5. 在 KR C4 控制器上,应使用 02:01:248 至 02:01:256 的输入端

a. 02:01:248 与字节偏移量 31相符。

b. 前面的 16 字节安全输入端 必须一起考虑进去

c. 也就是, 16 字节 + 31 字节 = 47 字节

d. 47 字节 与376 位相当

e. 在 位偏移量时,输入该值

6. 在 KR C4 控制器上,应使用 02:01:248 至 02:01:256 的输出端

7. 02:01:248 与字节偏移量 31 相符

8. 286 个字节已由安全输入端、标准输入端和安全输出端占用

9. 也就是, 286 字节 + 31 字节 = 317 字节

10. 317 Byte  相应于 2536 Bit (位) 。

11. 在 位偏移量时,输入该值

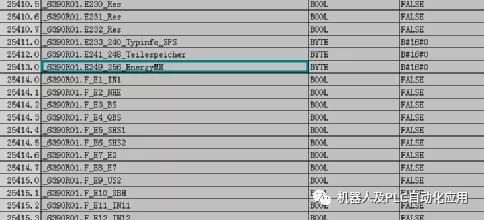

E249-E256ENERGYMM是机器人电源控制
