KUKA库卡工业机器人系统的结构和功能

注：本文章文字、图片部分来自网络

版权归原作者，侵删。

您是否对将工业自动化集成到您的设施中感兴趣？如果是这样，那么您应该致电工业自动化和集成领域的领导者工博士。工博士是包括FANUC，Yaskawa，KUKA，Kawasaki和ABB在内的多家不同机器人公司的认证集成商。我们的员工致力于帮助您为您的行业和预算构建和定制完美的自动化系统。

1、机器人技术入门 什么是机器人? 机器人 Roboter 这个概念源于斯拉夫语中的字 robota，意为重活。

工业机器人这个词的官方定义为： “ 机器人是一种可自由编程并受程序控制的操作机。” 控制系统、操作设备以及连接电缆和软件也同样属于机器人的范畴。

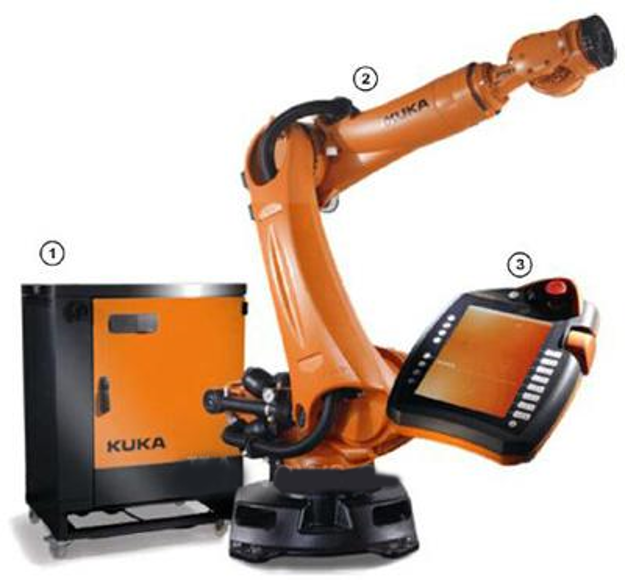

工业机器人

1 控制系统(控制柜 (V)KR C4)

2 机械手(机器人机械系统)

3 手持操作和编程器(库卡 smartPAD)

所有不包括在工业机器人系统内的设备被称为外围设备，它们是：

● 工具(效应器/Tool)

● 保护装置

● 皮带输送机

● 传感器

● 等等

2、 库卡机器人的机械系统

什么是机械手? 机械手是机器人机械系统主体。 它由众多活动的、相互连接在一起的关节(轴)组成。 我们也称之为运动链。

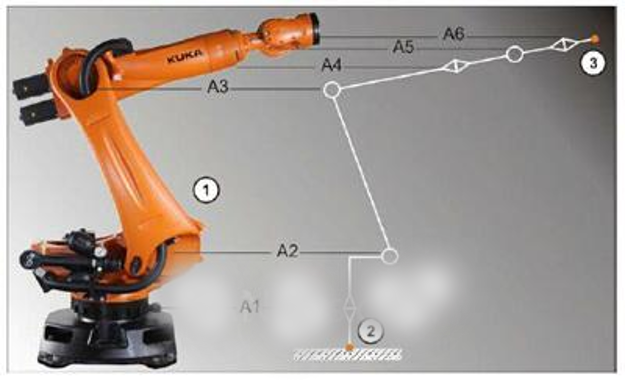

工业机器人机械手

1 机械手(机器人机械系统)

2 运动链的起点： 机器人足部 (ROBROOT)

3 运动链的开放端： 法兰 (FLANGE)

A1

...

A6

机器人轴 1 至 6

各根轴的运动通过伺服电机有针对性的调控而实现。这些伺服电机通过减速器与机械手的各部件相连。

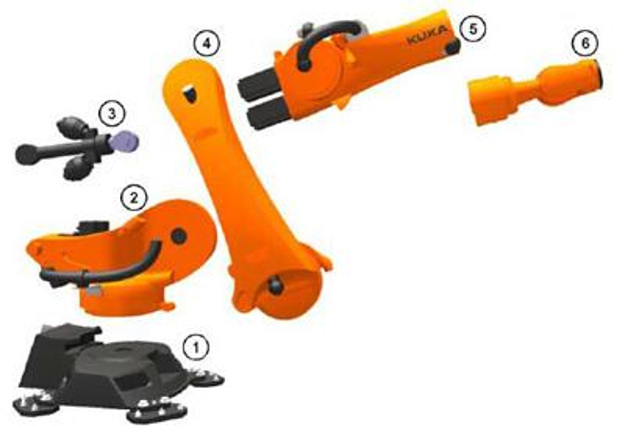

机器人的机械零部件概览

1 底座4 连杆臂

2 转盘5 手臂

3 平衡配重6 手

机器人机械系统的部件主要由铸铝和铸钢制成。 在个别情况下也使用碳纤维部件。

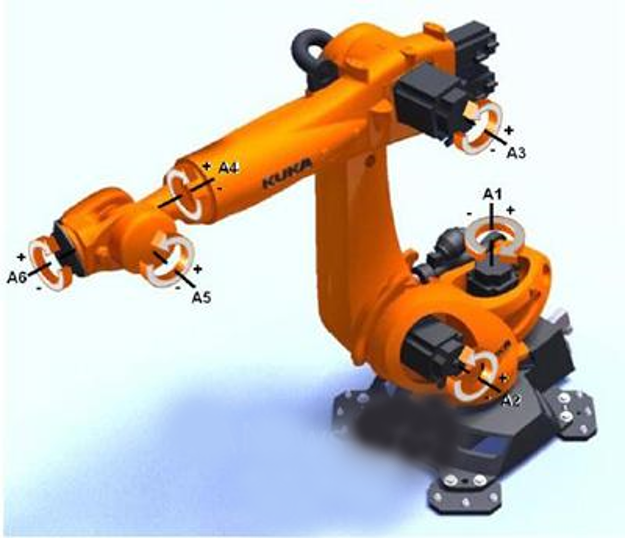

各根轴从下(机器人的足部)到上(机器人法兰)编号：

库卡机器人自由度

以下是库卡产品系列中机械手的技术数据选摘

● 轴数： 4 (SCARA 机器人和平行四边形机器人)至 6 (标准垂直折臂机器人)

● 作用范围： 从 0.35m (KR 5 scara) 直至 3.9 m (KR 120 R3900 ultra K)

● 自重： 从 20 kg 直至 4700 kg

● **度： 0.015 mm 至 0.2 mm 重复精度。

基本轴 A 1 至 A 3 以及机器人手轴 A5 的轴范围均由带缓冲器的机械终端止挡限定。
